Cabin thang máy được xem là bộ phận quan trọng nhất của một chiếc thang máy và cabin cũng là điều thu hút khách hàng quan tâm đầu tiên trước khi quyết định lắp đặt và sử dụng.
Vậy cabin thang máy là gì? Có cấu tạo ra sao? Cùng Everest tìm hiểu nhé.
Cabin thang máy là gì?
Cabin thang máy chính là khoảng không gian trống bên trong thang máy được bao quanh bởi 4 vách thang.
Thiết kế nội thất bên trong cabin phải đảm bảo được rất nhiều yếu tố về độ tiện nghi và công năng.
Vai trò quan trọng nhất của cabin là nơi để người đứng hoặc đặt hàng hóa khi di chuyển lên xuống giữa các tầng trong tòa nhà.

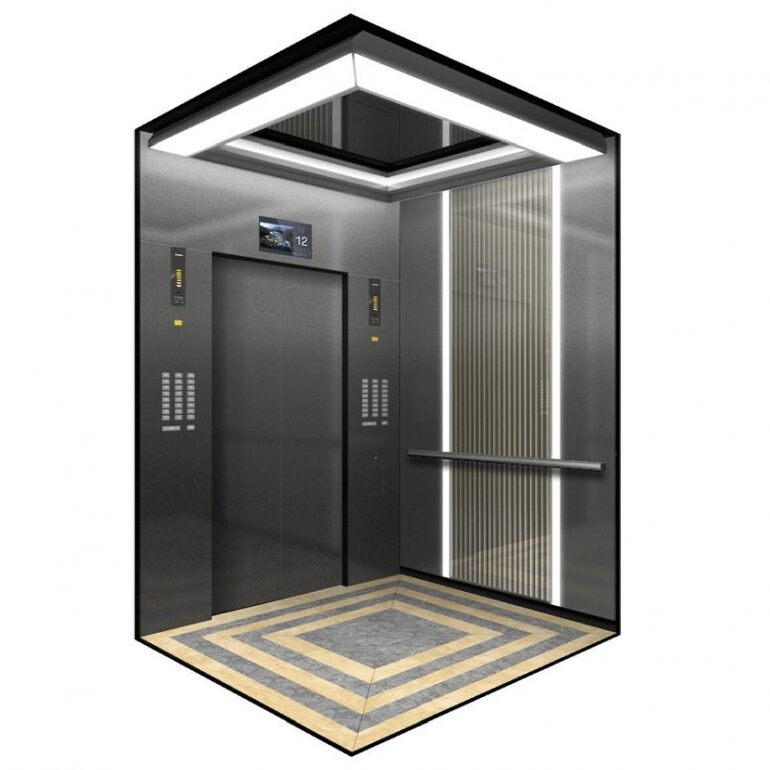

Cabin thang máy là gì?
Cấu tạo cabin thang máy
Khung chịu lực
Khung chịu lực của cabin thang máy là bộ phận bao bọc toàn bộ phần cabin, thường được làm bằng thép định hình hoặc các vật liệu có độ cứng tương đương.
Kích thước và các thông số của khung chịu lực cần được tính toán kỹ lưỡng để đạt được mức tải trọng cao nhất.
Khung chịu lực được cấu tạo từ nhiều chi tiết sau: Khung trên là nơi được tính toán sức bền uốn với 2 đầu liên kết ngầm, khung dưới là chi tiết được tính toán sức bền uốn nếu va chạm với buffer và khung đứng, là chi tiết được tính toán sức bền kéo tại các mối ghép bulong.

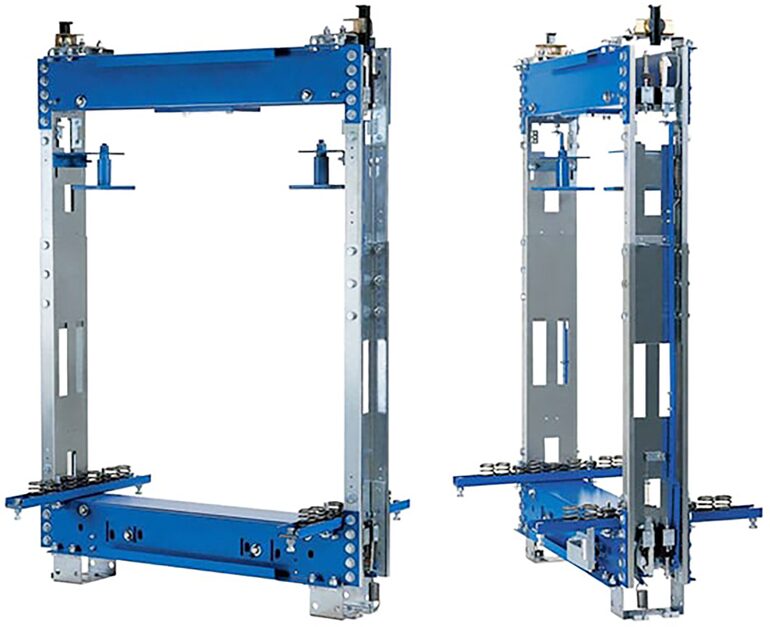

Khung chịu lực của cabin thang máy
Phần shoe dẫn hướng
Shoe dẫn hướng có thiết kế giống như một cái hàm hình chữ U, úp vào với mặt rây.
Bộ phận này có chức năng dẫn hướng cho cabin chạy chính xác theo 2 đường rail với phương thẳng đứng dễ dàng.
Mỗi một cabin thang máy sẽ có tổng cả 4 shoe hướng dẫn được lắp ở 4 góc phía trên và dưới của khung chịu lực.

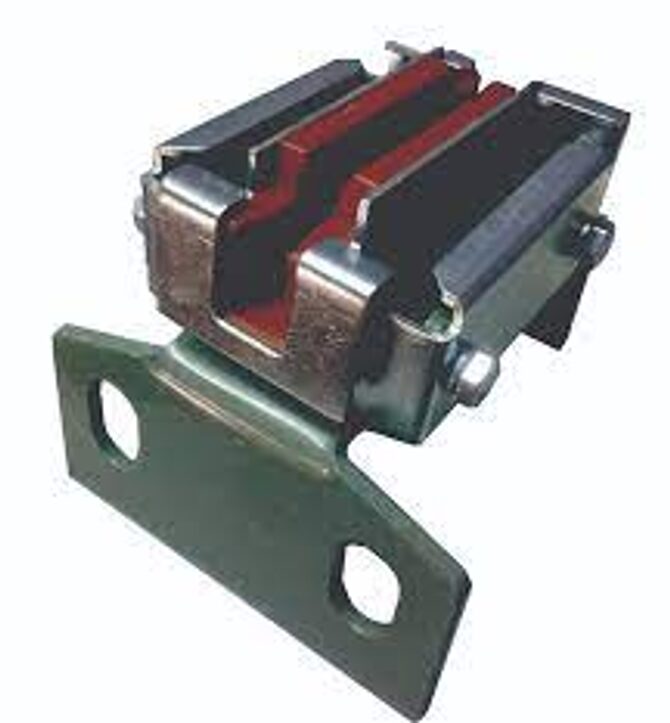

Phần shoe hướng dẫn của cabin thang máy
Thắng cơ
Thắng cơ có tác dụng giữ chặt cabin thang máy trên 2 đường rail dẫn hướng khi bộ khống chế tốc độ tác động lên.
Có nhiều loại thắng cơ khác nhau, phổ biến nhất hiện nay là thắng gấp và thắng êm.
Mỗi thương hiệu thang máy đều nghiên cứu và phát triển ra những ưu điểm riêng của từng loại, dựa theo tính chất sản phẩm của thương hiệu đó.
Nhưng dù là của thương hiệu nào thì bộ phận thắng cơ trong cabin của thang máy phải đảm bảo được những yêu cầu sau:
- Trong khi thang máy đang hoạt động, bi và hàm thắng của thắng cơ không được phép va chạm với rail dẫn hướng.
- Không được sử dụng các thiết bị điện, khí nén hay thủy lực tác động lên thắng cơ.
- Lực tác động lên thắng cơ từ 150N trở xuống.

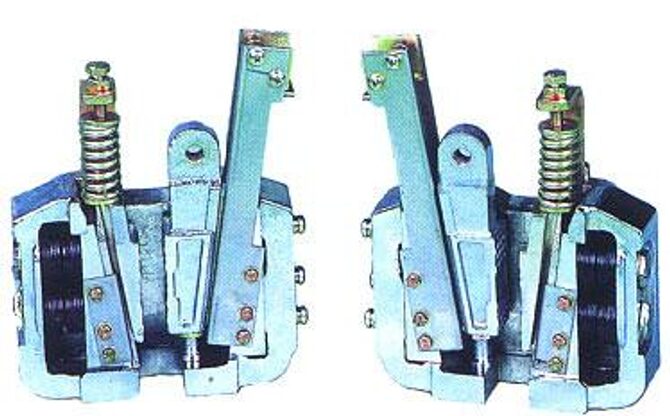

Thắng cơ cabin thang máy
Cửa cabin
Cửa cabin thang máy có chức năng kết nối cabin thang máy với sảnh chờ.
Có 2 loại cửa thang máy phổ biến hiện nay:
- Cửa tự động: Là loại sản phẩm được sử dụng khá phổ biến, mang tới sự linh hoạt và hiện đại, cửa cabin tự động còn được chia làm 2 loại là cửa mở tim và cửa mở về một phía.
- Cửa cabin mở bằng tay: Được sử dụng trong các loại thang máy trục vít với 3 dạng chính là cửa kéo từ trên xuống, cửa xếp và cửa mở thông thường, sử dụng kiểu cửa này có ưu điểm là đẹp nhưng khá bất tiện khi bê đồ.
Các mẫu cửa cabin thang máy
Tay vịn
Phần tay vịn trong cabin thang máy có tác dụng giúp người dùng giữ thăng bằng, đặc biệt là rất hữu ích trong thang máy cho người khuyết tật để đảm bảo an toàn cho người sử dụng.
Tay vịn thang máy thường ở bên vách cabin, với độ ngang ngang tầm với của một người khi đứng trong thang máy.

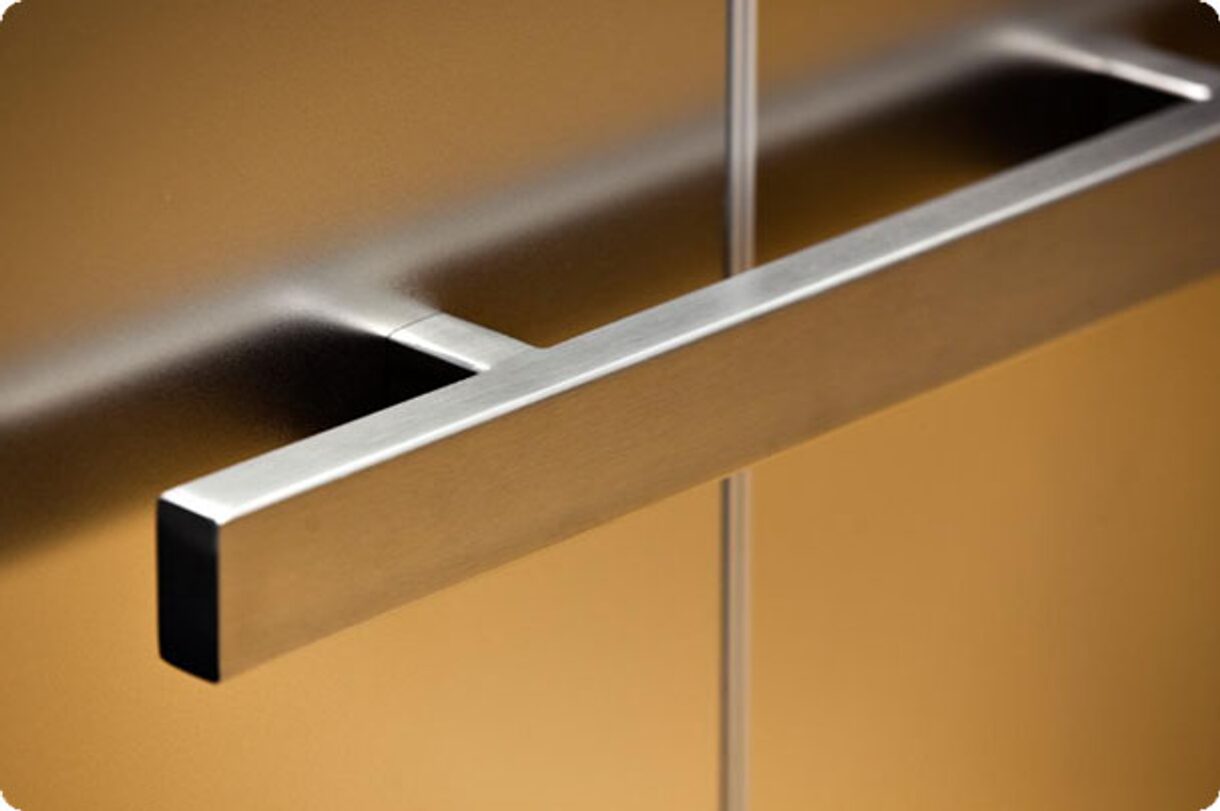

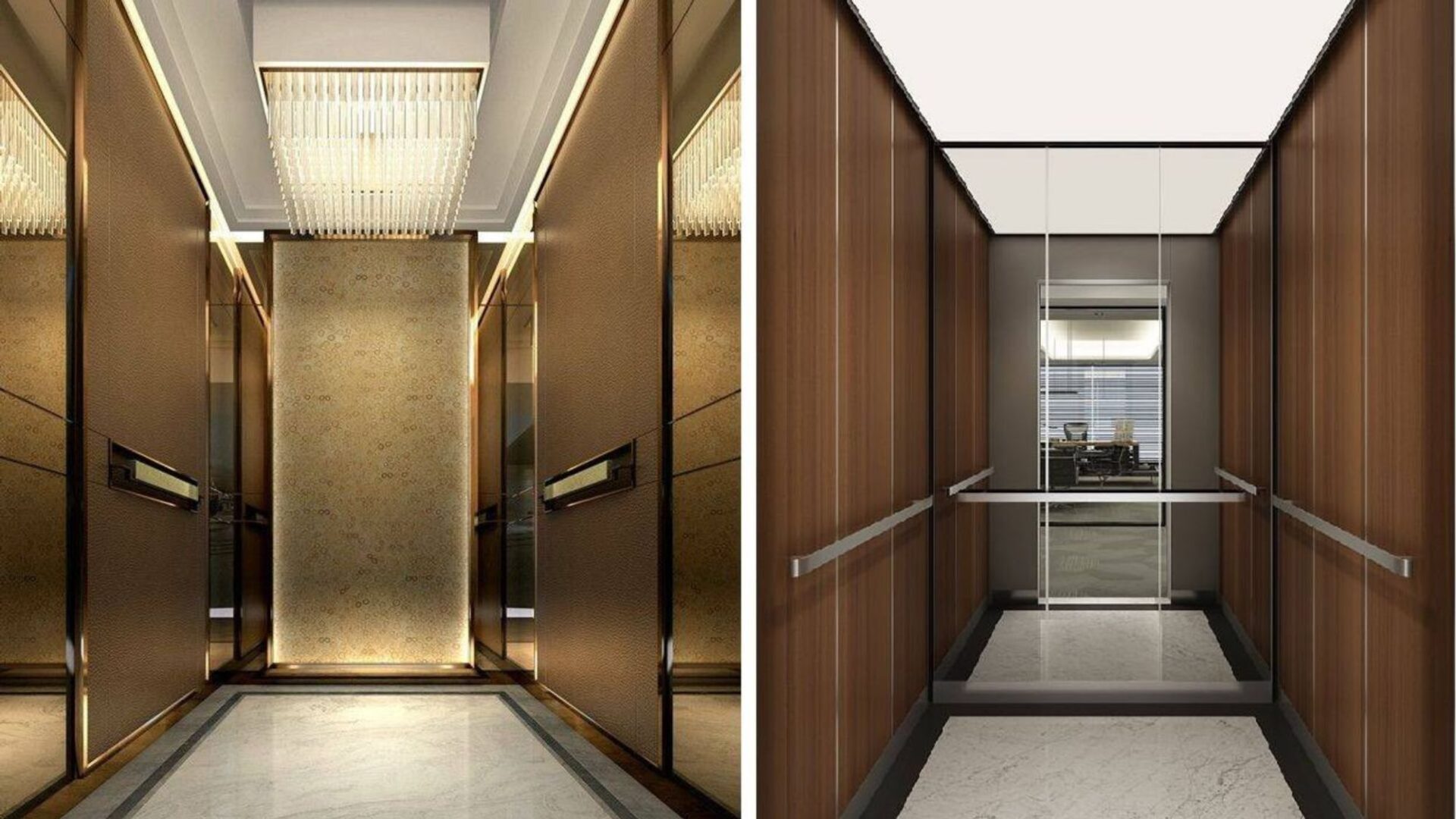

Tay vịn cabin thang máy giúp an toàn hơn cho hành khách
Mặt sàn cabin
Sàn cabin thang máy chính là bộ phận chịu lực trực tiếp với tải trọng của thang máy.
Thông thường các thiết bị thang máy vận chuyển khách từ loại I – IV sẽ được trang bị 2 loại sàn cabin:
- Sàn cố định: Được lắp cố định và chắc chắn với khung dưới, bổ sung lớp chân đến cho sàn di động.
- Sàn di động: Là mặt sàn tiếp xúc với vật tải, có thể di chuyển lên xuống theo phương dọc của thang máy. Sàn di động nằm bên trên sàn cố định, ở giữa lót các cục cao su giảm chấn được gọi là cao su đệm sàn. Tùy thuộc vào tải trọng định mức của thang máy mà số lượng cao su đệm sàn sẽ khác nhau.

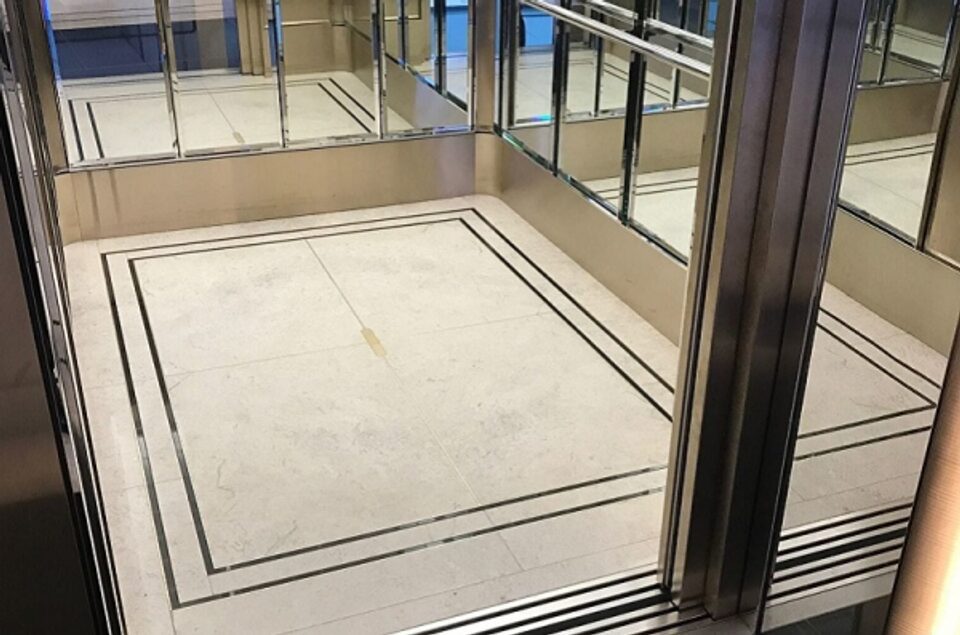

Mặt sàn cabin thang máy
Trần giả
Trần giả được lắp trên trần cabin thang máy, có tác dụng che chắn các bộ phận được lắp đặt trên nóc cabin như đèn hay quạt thông gió.
Nhiệm vụ chính của phần trần cabin là để tăng thêm tính thẩm mỹ cho thang máy.
Các dòng thang máy có phong cách sang trọng thường có phần trần cabin bằng kính.

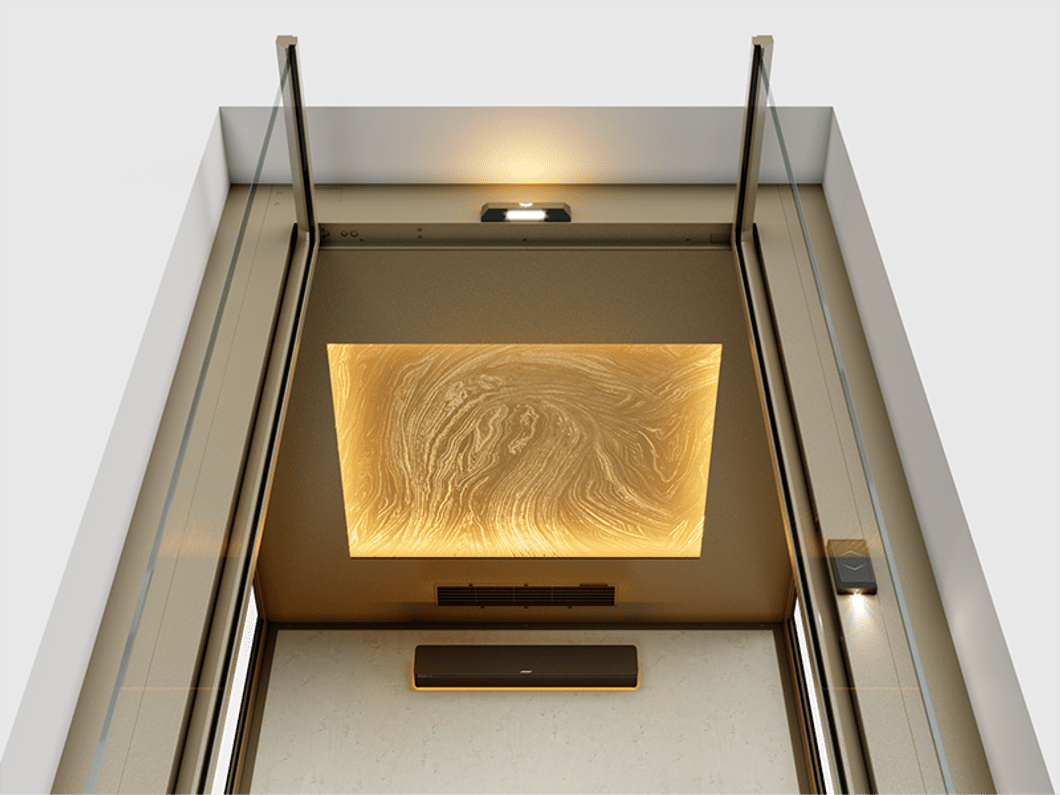

Trần giả giúp tăng tính thẩm mỹ cho cabin thang máy
Vách và nóc cabin
Vách và nóc cabin có tác dụng giới hạn không gian, che chắn an toàn cho cả người và vật.
Chất liệu làm vách cabin khá đa dạng, phổ biến nhất hiện nay đó là vách cabin inox sọc nhuyễn hay tole phủ sơn hoặc khung nhôm vách kính.
Cấu tạo của cabin sẽ bao gồm nhiều tấm nhỏ được ghép vào với nhau bằng nẹp gốc và nẹp chữ T. Bên ngoài cabin được áp dụng nhiều công nghệ xử lý tiếng ồn, chất liệu thường được sử dụng là lin code hoặc tấm dán nhựa mềm.
Vách cabin được liên kết với nóc cabin bằng bộ định vị đầu car.
Nóc cabin vừa có nhiệm vụ che kín phần phía trên thang máy, vừa là nơi để bố trí và lắp đặt một số chi tiết như đèn, quạt, loa,…

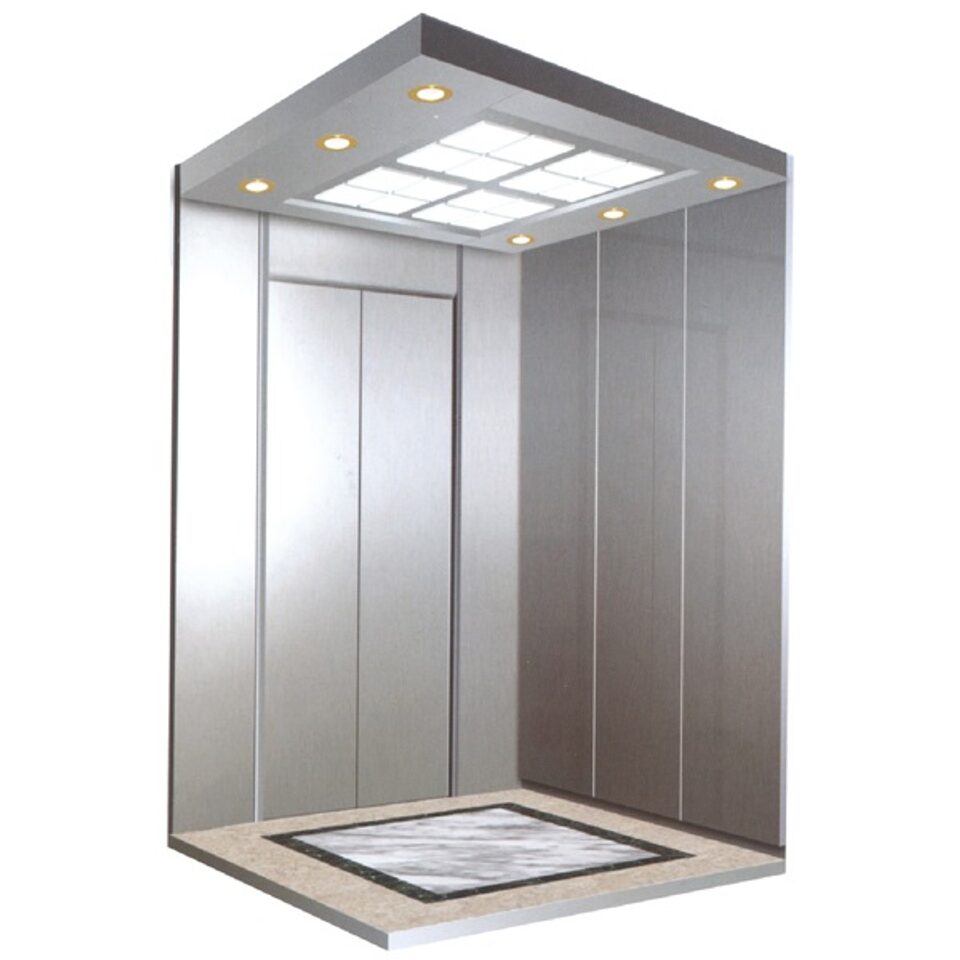

Vách và nóc bên trong cabin thang máy
Bảng điều khiển
Bảng điều khiển thang máy được lắp đặt phía bên trong cabin thang máy, bao gồm các phím chọn tầng cùng các nút chức năng khác.

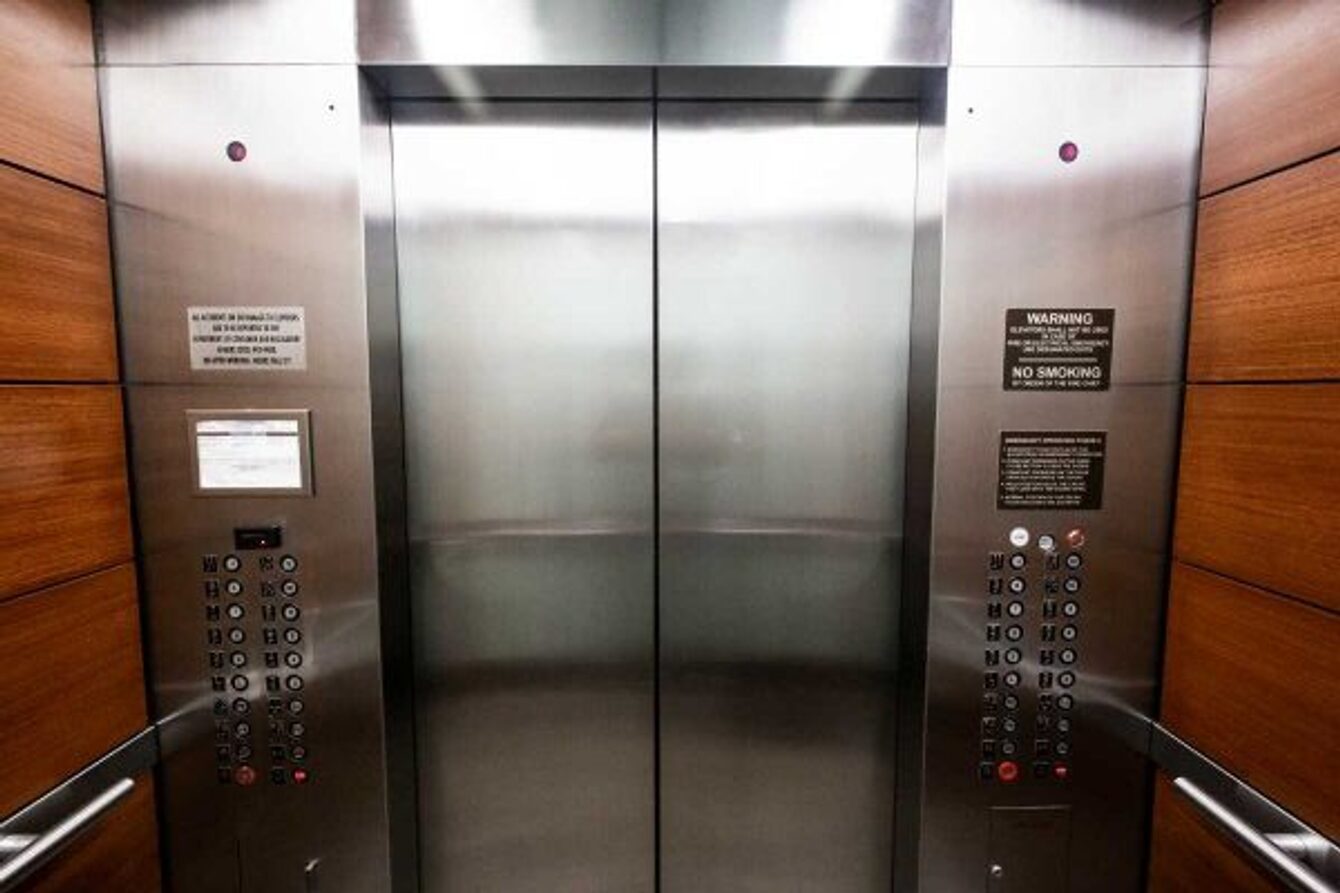

Hệ thống điều khiển bên trong cabin thang máy
Đơn vị cung cấp cabin thang máy uy tín
Công ty cổ phần Kỹ thuật công trình EVEREST là doanh nghiệp chuyên thực hiện các công tác cung cấp, lắp đặt thang máy và hệ thống thiết bị trong ngành xây dựng.
Thang máy hiệu EVEREST là thang máy nội được lắp ráp linh kiện từ những hãng nổi tiếng (MITSUBISHI, FUJI, …) ****đó là lý do vì sao chúng tôi tự tin bảo hành với thời gian rất lâu ****–24 tháng.
Hệ thống điều khiển Mitsubishi là sản phẩm thiết bị điện uy tín hàng đầu đến từ Nhật Bản được phân phối cho các đại lý trên toàn thế giới, tránh sự độc quyền trong quá trình vận hành, sửa chữa sau này. Khách hàng có thể tự lựa chọn bất kỳ đơn vị bảo trì sửa chữa nào mà không cần phải phụ thuộc vào đơn vị sản xuất.
